Zintegrowany system kontroli sieci IT typ SKP-IT-3
System kontroli przeznaczony jest do zasilania i kontroli sieci izolowanej IT.
Parametry te sygnalizowane są bezpośrednio w układzie SKP-IT-3, jak również w innych miejscach kontroli (dyżurki, pomieszczenia chronione), poprzez dodatkowy sygnalizator SG-3U.
Funkcje:
kontrola rezystancji izolacji sieci IT- metoda pomiarowa
impulsowa
kontrola prądu obciążenia transformatora medycznego
kontrola temp. uzwojeń tego transformatora
komunikacja z kasetą SG-3U poprzez łącze RS 485
kontrola połączeń, takich jak:
- wskaźnika z siecią i z przewodem PE
- z przekładnikiem prądowym
- z czujnikami temperatury
wymiary 450 x 250 x 100 mm, waga 2,5 kg
ilość przewodów podłączeniowych - 2+2 w ekranie
montaż na stelażu lub w dowolnej obudowie
Dane techniczne SKP-IT-3:
Kontrola izolacji - WSITR
- nastawa zadziałania - 50 kΩ do 500 kΩ
- napięcie pomiarowe - +/- 7,5V
- prąd pomiarowy - < 50 uA
- rezystancja Ri wew. dla DC - > 300 kΩ
- impedancja Zi wew. dla 50 Hz - > 200 kΩ
- kontrola połączenia E-KE w sposób ciągły
- kontrola połączenia L1 i L2 przy włączeniu testu
Kontrola obciążenia transformatora
- nastawiana wartość 3,15 kVA do 10 kVA
- histereza < 4 %
- kontrola połączenia z przekładnikiem w sposób ciągły
Kontrola przekroczenia temperatury
- zadziałanie - 4 kΩ
- powrót - 1,6 kΩ
- termistory PTC zgodne z normą DIN 44081 max 6 szt.
w połączeniu szeregowym
- kontrola przewodów połączeniowych w sposób ciągły
Funkcje WSITR:
- kontrola stanu izolacji sieci IT( pomiar prądem zmiennym)
- WSITR w sposób ciągły kontroluje ciągłość połączeń D1-D2, E-KE, K-J oraz przewodów łączących czujniki PTC
- kontrola prądu obciążenia i temperatury transformatora
- WSITR wyposażony jest w łącze RS485 służące do transmisji danych do systemu.
Pozostałe elementy w układzie:
PP-50- przekładnik prądowy
ZN-1(2) - zasilacz kasety sygnalizacyjnej
WSKAZÓWKI OGÓLNE
Wymiana urządzenia (lub poszczególnych elementów), niesie za sobą ryzyko (należy upewnić się, że w układzie nie ma napięcia).
W przypadku konieczności naprawy, wymiany - należy kontaktować się z działem technicznym w celu uzyskania dalszych wskazówek, co do trybu postępowania i zakresu działania.
Samowolne działanie może być niebezpieczne dla życia i zdrowia, czego następstwem może być porażenia prądem. Ponadto ryzykujemy trwałym uszkodzeniem układu kontroli sieci IT.
Prace związane z podłączeniem urządzenia należy dokonywać w oparciu o schematy podłączeniowe.
Powyższe prace mogą być prowadzone tylko przez wykwalifikowany personel obsługi technicznej- elektryków pod nadzorem producenta urządzeń firmy POLMED.
 |

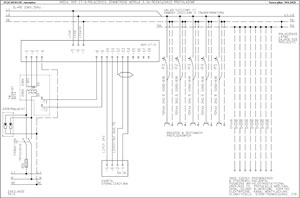

Moduł SKP-IT-3 - połączenia zewnętrzne
|
 |

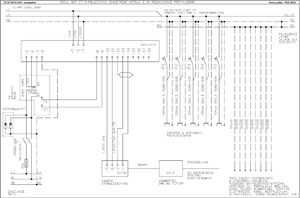

Moduł SKP-IT-3-połaczenia zewnętrzne z konwerterem KR-2
|
| |
Transfo-
rmator |
Układ
przełączający |
Kontrola
J,T i R |
Kaseta
sygnalizacyjna |
Płyta montażowa
wys./szer. |
| SKP-IT-N |
1 |
+ |
+ |
SG-3U |
900 x 500 x 180 |
| SKP-IT-1 |
1 |
+ |
+ |
SG-3U |
900 x 250 x 200 |
| SKP-IT-3 |
1 |
- |
+ |
SG-3U |
450 x 250 x 100 |
|
|
Wybierz produkt z menu |
|
Stopień ochrony:
WSITR, WSI-3A,
PP-50, ZN-1, KR-2,
SG-3U,
SKP-IT-1-IP65, IP66,
SKP-IT-3-IP65, IP66,
|
|
|
|
 |
 |
|
P.P.H. POLMED
61-680 Poznań, ul. Arnikowa 7c
tel. kom. 0 501 963 426, 0 501 679 715
e-mail
e-mail
e-mail |
|
|
| | |
karta produktu
Moduł SKP-IT-3 - schemat poł. zew.
